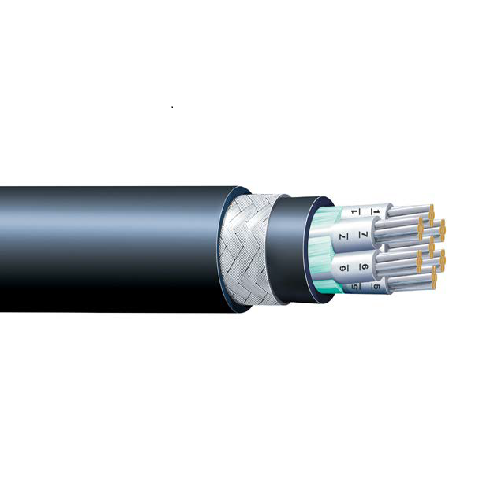

Cable de control resistente al fuego para a bordo, 12 núcleos, 1,0 mm², JIS C 3410, 150/250 V, FR-(FA-)MPY

Cable de control resistente al fuego para a bordo, 12 núcleos, 1,0 mm², JIS C 3410, 150/250 V, FR-(FA-)MPY

Estándar de aplicación:

• • Guía de diseño: JIS C 3410(2010)
• • Retardante de llama: IEC60332-1: IEC 60332-3 Categoría A (solo cables FR-FA)
• • Resistente al fuego : IEC 60331-21 y IEC 60331-1, -2 (120 minutos)
• • Curvatura en frío/impacto: CSA 22.2 N.° 03 (-40 ℃/-35 ℃) (solo tipo frío)
• • Temperatura nominal máxima del conductor: 90 ℃

También conocido como:

Cable para barco, JIS C 3410 150/250 V (FA-)MPY, acero galvanizado, cable de PVC, conductores aislados, cobre recocido estañado, cable ignífugo

Construcción :

Director:

• • Código: METRO
• • Alambres de cobre recocido estañado trenzados según JIS C 3410 (2010)
• • Se puede aplicar una cinta adecuada sobre el conductor.

Capa resistente al fuego:

• • Código: FR-(FA-)
• • Cinta de mica/vidrio

Aislamiento:

• • Código: P
• • EPR según JIS C 3410 (2010)

Cableado:

• • Los conductores aislados deberán ser cableados.
• • Se pueden utilizar rellenos retardantes de llama y no higroscópicos.
• • Se pueden aplicar cintas adecuadas sobre el núcleo cableado.

Vaina:

• • Código : Y
• • PVC según JIS C3410 (2010)

Armadura:

• • Código : C
• • Trenza de alambre de acero galvanizado (C)
• • Densidad de cobertura: Mín. 90%

Pintar :

• • La pintura blanca se pintará uniformemente sobre la trenza de alambre de acero.
• • En caso de cable con cubierta protectora de PVC, es indispensable pintar.

Cubierta protectora:

• • Código : Y
• • PVC según JIS C3410 (2010)
• • Color de la cubierta protectora: Negro
• • Cualquier otro color puede ser aplicable según lo requiera el comprador.

Identificación del núcleo:

• • N.° negro sobre aislamiento blanco

Especificación :

• • Número de núcleos: 12
• • Área nominal del conductor : 1,0 mm²
• • Hilo conductor: 7/0,432 N.°/mm
• • Diámetro del conductor: 1,29 mm
• • (FA-)MPY Diámetro nominal total: 20,5 mm
• • Tolerancia (FA-)MPY: 0,9 ± mm
• • Resistencia del conductor (a 20 °C) (máx.): 19,3 Ω/km
• • Resistencia de aislamiento (a 20 °C) (mín.): 700 ㏁ - km
• • Peso del cable: 0,3422
